模版托架安全指南目錄

1、施工方案

2、支架基礎

3、支架構造

4、支架穩定

5、施工荷載

6、交底初驗

7、桿件連結

8、底座與托撐

9、構配件材質

10、支架撤除

一、施工方案

★模板托架需編制專項施工方案，結構設計需經估算。

★專項施工方案需依照程序進行初審、審批。

★超規模模版托架專項施工方案需按規定組織學者論證。

設置要求：

1、施工單位必須在危險性較大的分部分項安裝工程施工前編制專項方案；建筑安裝工程推行施工總承包的，專項方案必須由施工總承包企業組織編制；

2、專項方案必須由施工企業技術部委組織本單位施工技術、安全、質量等部委的專業技術人員進行初審，經初審?fù)ㄟ^(guò)的，由施工企業技術負責人簽字，加蓋單位法人私章后報監理企業，由項目總監理安裝工程師初審簽字并加蓋執業資格注冊章；

3、超過一定規模的危險性較大的分部分項安裝工程的專項方案必須由施工企業組織開展學者論證會。推行施工總承包的，由施工總承包企業組織開展學者論證會。

二、支架基礎

★基礎應堅固、平整，承載力應符合設計要求，并應能承受托架下部全部彎矩

★支架頂部應按規范要求設置卡板，托板尺寸應符合規范要求

★支架頂部縱、橫向掃地桿的設置應符合規范要求

★基礎應采取排水舉措，并應排水暢通

★當托架設在樓面結構上時，規避樓面結構硬度進行校核，必要時規避樓面結構采取加固舉措

設置要求：

1、豎向模版和托架立柱支承部份安裝在基土上時，應加設卡板，托板應有足夠硬度和支承面積，且應中心承載。基土應堅固，并應有排水舉措。

2、墊板應選用寬度不超過2跨、厚度不大于50mm、寬度不大于200mm的木卡板。

3、當架體搭設在永久性建筑結構水泥基面時，立桿下基座或卡板可依據狀況不設置。

4、在立柱底距200mm高處，沿縱橫水平方向應按縱下橫上的程序設置掃地桿。

5、下層墻體應具備承受下層施工載荷能力，否則應加設支撐托架。

6、當上層墻體不能承受下層施工載荷能力時，上層墻體模版支撐架體不撤除，同時對應下層高支模區域大梁下立桿位置，提高立柱進行加固，或由設計單位提出處理方案。

三、支架構造

★立桿寬度應符合設計和規范要求

★水平桿步距應符合設計和規范要求

★水平桿應按規范要求連續設置

★豎向、水平剪子撐（扣件式鐵管托架）或?qū)Ｓ眯睏U、水平斜桿（門式鐵管腳手架、承插型盤扣鐵管托架）的設置應符合規范要求

設置要求：

1、立桿縱橫向?qū)挾葢?yīng)符合施工方案及規范要求：

①采用扣件式鐵管作托架時，立桿縱橫向?qū)挾炔粦?yīng)小于1.5m；

②采用扣件式鐵管作高大模版托架時，立桿縱橫向?qū)挾炔粦?yīng)小于1.2m；

2、步距應符合施工方案及規范要求：

①采用扣件式鐵管作托架時，托架步距不應小于2.0m；

②采用扣件式鐵管作高大模版托架時，托架步距不應小于1.8m；

③可調支托底部的立柱頂部應沿縱橫向設置一道水平拉桿。掃地桿與底部水平拉桿之間的寬度，在滿足模版設計所確定的水平拉桿步距要求條件下，進行平均分配確定步距后，在每一步距處縱橫向各設置一道水平拉桿。當躍層在8-20m時，在最頂步距兩水平拉桿后邊應加設一道水平拉桿；當躍層小于20m時,在最頂兩步距水平拉桿后邊應加分別降低一道水平拉桿。所有水平拉桿的端部均應與四周建筑物頂緊頂牢。無處可頂時，應于水平拉桿端部和中部沿橫向設置連續剪子撐。

3、模板支撐機制，在兩側周圈應設由下至上的連續式剪子撐；對于扣件式鐵管滿堂支撐架應按照架體的類別設置剪子撐：

①普通型：架體內部縱橫向每5m-8m，應由底至頂并且連續橫向剪子撐，剪子撐長度應為5m-8m；在橫向剪子撐交點平面應設置水平剪子撐。對于超規模模版托架，掃地桿的設置層應設置水平剪子撐。水平剪子撐至架體底平面距離與水平剪子撐寬度不宜超出8m；

②加強型：立桿縱、橫向?qū)挾葹?9m×09m-12m×12m時，內部縱、橫向每4跨（且不小于5m），應由底至頂設置連續橫向剪子撐，剪子撐長度應為4跨；立桿縱、橫向?qū)挾葹?.6m×0.6m-0.9m×0.9m時，內部縱、橫向每5跨（且不大于3m），應由底至頂設置連續橫向剪子撐，剪子撐長度應為5跨；立桿縱、橫向?qū)挾葹?.4m×0.4m-0.6m×0.6m時，內部縱、橫向每3m-3.2m應由底至頂設置連續橫向剪子撐，剪子撐長度應為3m-3.2m；在橫向剪子撐上方交點平面應設置水平剪子撐，掃地桿的設置層應設置水平剪子撐。水平剪子撐至架體底平面距離與水平剪子撐寬度不宜超出6m，剪子撐長度應為3m-5m；

③剪刀撐應用旋轉扣件固定在與之相交的水平桿或立桿上，旋轉扣件中心線至主節點的距離不宜小于150mm。

4、支撐梁、板的托架立柱安裝構造應符合下述規定：

①梁和板的立柱，縱橫向?qū)挾葢?yīng)相等或成倍數。

②木立柱上方應設墊木，上方應設支撐頭。鐵管立柱上方應設墊木和基座，底部應設可調支托，U型支托與楞梁內側間如有間隙，應當楔緊，其螺桿抬起鐵管底部不得小于200mm，螺桿直徑與立柱鐵管直徑的間隙不得小于3mm，安裝時應保證上下同心。

③在立柱底距地面200mm高處，沿縱橫水平方向應按縱下橫上的程序設掃地桿。可調支托底部的立柱頂部應沿縱橫向設置一道水平拉桿。掃地桿與底部水平拉桿之間的寬度，在滿足模版設計所確定的水平拉桿步距要求條件下，進行平均分配確定步距后，在每一步距處縱橫向應各設一道水平拉桿。當躍層在8～20m時，在最頂步距兩水平拉桿后邊應加設一道水平拉桿；當躍層小于20m時，在最頂兩步距水平拉桿后邊應分別降低一道水平拉桿。所有水平拉桿的端部均應與四周建筑物頂緊頂牢。無處可頂時，應于水平拉桿端部和中部沿橫向設置連續式剪子撐。

④木立柱的掃地桿、水平拉桿、剪刀撐應選用40mm×50mm木板或25mm×80mm的木條條與木立柱釘牢。鐵管立柱的掃地桿、水平拉桿、剪刀撐應選用Φ48mm×3.5ｍｍ鐵管，用扣件與鐵管立柱扣牢。木掃地桿、水平拉桿、剪刀撐應選用插筋，并應用釘子釘牢。鐵管掃地桿、水平拉桿應選用對接，剪子撐應選用插筋，插筋寬度不得大于500mm，用兩個旋轉扣件分別在離桿端不大于100mm處進行固定。

5、當選用扣件式鐵管作立柱支撐時腳手架掃地桿縱下橫上示意圖，其安裝構造應符合下述規定：

①鋼管尺寸、間距、扣件應符合設計要求。每根立柱上方應設置基座及卡板，托板長度不得大于50mm。

②鋼管托架立柱寬度、掃地桿、水平拉桿、剪刀撐的設置應符合本規范第6.1.9條的規定。當立柱上方不在同一高度時腳手架掃地桿縱下橫上示意圖，高處的橫向掃地桿應向低處延長不多于兩跨，高低差不得小于1m，立柱距路基底部邊沿不得大于0.5m。

③立柱接長禁止插筋，應當選用對接扣件連結，相鄰兩立柱的對接接頭不得在同步內，且對接接頭沿橫向錯開的距離不宜大于500mm，各接頭中心距主節點不宜小于步距的1/3。

④嚴禁將上段的鐵管立柱與下段鐵管立柱錯開固定于水平拉桿上。

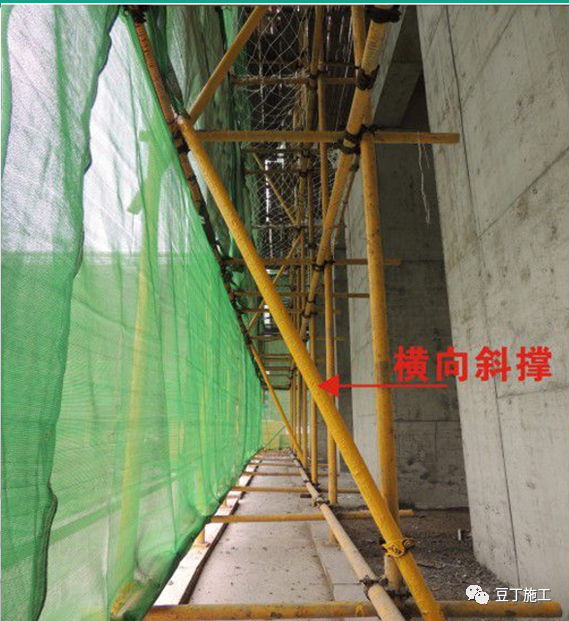

⑤滿堂模版和共享空間模版托架立柱，在兩側周圈應設由下至上的橫向連續式剪子撐；后邊在縱橫向應每隔10m左右設由下至上的橫向連續式的剪子撐，其長度宜為4～6m，并在剪子撐部位的底部、掃地桿處設置水平剪子撐（見圖）。剪子撐桿件的底端應與地面頂緊，傾角宜為45°～60°。當建筑進深在8～20m時，除應滿足上述規定外，還應在縱橫向相鄰的兩橫向連續式剪子撐之間提高之字斜撐，在有水平剪子撐的部位，應在每位剪子撐后邊處降低一道水平剪子撐（見圖）。當建筑進深超出20m時，在滿足以上規定的基礎上，應將所有之字斜撐全部改為連續式剪子撐（見圖）。

四、支架穩定

★當托架高寬比小于規定值時，應根據規定設置連墻件或降低架體長度的強化舉措；

★立桿抬起頂樓水平桿中心線至支撐點的厚度應符合規范要求；

★澆筑水泥時規避架體基礎沉降、架體變型進行監控，基礎沉降、架體變型應在規定容許范圍內。

設置要求：

1、滿堂支撐架高寬比小于2時，滿堂支撐架應在托架的四周和中部與結構柱進行剛性聯接，連墻件水平寬度應為6m-9m，橫向?qū)挾葢?yīng)為2m-3m。在無結構柱部位應采取埋設圓鋼等舉措與建筑結構進行剛性聯接，在有空間部位，滿堂支撐架宜超過頂端讀取區投影范圍外伸布置(2-3)跨；

2、采用扣件鐵管作托架時，螺桿抬起鐵管寬度不應小于200mm，可調托座抬起頂樓水平桿的懸臂寬度不應小于500mm；

3、采用碗扣式、盤扣式或盤銷式鐵管作托架時，入立桿可調托座抬起頂樓水平桿的懸臂寬度不應小于650mm；

4、澆筑水泥時規避架體基礎沉降、架體變型進行監控，基礎沉降、架體變型應在規定準許范圍內。

五、施工荷載

★施工腹桿載荷、集中載荷應在設計容許范圍內；

★當澆注水泥時，規避水泥堆積高度進行控制

設置要求：

1、嚴格控制施工載荷，不能超出設計值，防止材料集中存放、人員集中躺臥；選用面料機進行水泥澆注時規避面料機上部支撐機制進行加固；

2、澆筑時，水泥的堆積高度不能超出施工組織設計限值。

六、交底初驗

★支架搭設、拆除前應進行交底，并應有交底記錄；

★支架搭設完畢，應按規定組織初驗，初驗應有量化內容并經責任人簽字確認。

設置要求：

1、專項方案推行前，編制人員或項目技術負責人必須向項目部的相關負責人、專職安全員等現場管理人員和作業人員進行安全技術交底。施工企業技術負責人或其分支機構技術負責人必須定期巡視專項方案推行狀況，做好督察記錄，對存在問題提出整改意見，并推行督察檔案。

2、對按規定須要初驗的危險性較大的分部分項安裝工程，施工企業、監理企業必須組織項目負責人、專項方案編制人、項目技術負責人、總監理安裝工程師、專業監理安裝工程師等有關人員進行初驗。初驗合格的，經項目技術負責人及項目總監理安裝工程師簽字后，方可步入下一道工序。

七、桿件連結

★立桿連結應符合規范要求；

★水平桿的連結應符合規范要求；

★剪刀撐斜桿接長應符合規范要求；

★桿件各連結點的緊固應符合規范要求。

設置要求：

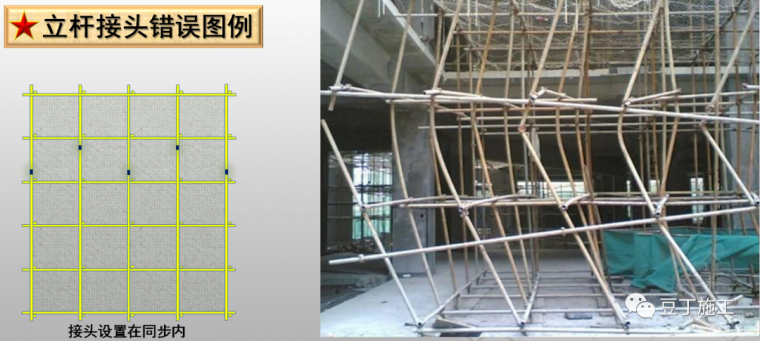

1、立柱接長禁止插筋，應當選用對接扣件連結，相鄰兩立柱的對接接頭不得在同步內，且對接接頭沿橫向錯開的距離不宜大于500mm，各接頭中心距主節點不宜小于步距的1/3；(-2008第6.2.4條)

2、鋼管掃地桿、水平拉桿應選用對接；（-2008第6.1.9條）

3、剪刀撐插筋寬度不得不小，并應選用2個旋轉扣件分別在離桿端不大于lOOmm處進行固定；（-2011第6.3.6條）

4、扣件螺絲的旋緊質心不應大于40N·m，且不應小于65N·m；（-2011第4.4.7條）

5、安裝后的扣件螺絲旋緊扭質心選用撓度扳手檢測，抽樣方式安裝隨機分布原則進行。抽樣檢測數量與品質判斷標準，按下表規定確定。不合格的應再次旋緊至合格。(-2011第8.2.5條)

表B.12.7扣件旋緊抽樣檢測數量與品質判斷標準

項次

檢測項目

安裝扣件數最(個)

抽查數目

容許的不合格數

連結立桿與縱（橫）向水平桿或剪子撐的扣件；接長立桿、縱向水平桿或剪子撐的扣件

51～90

9l～150

151～280

281～500

501～1200

1201～3200

13

20

32

50

連結縱向水平桿與橫向水平桿的扣件（非主節點處）

51～90

9l～150

151～280

281～500

501～1200

1201～3200

13

20

32

50

10

八、底座與托撐

★可調基座、托撐螺桿半徑應與立桿直徑匹配，配合間隙應符合規范要求。

★螺桿旋入螺絲內寬度不應超過5倍的螺徑。

設置要求：

1、螺桿直徑與立桿鐵管直徑的間隙不得大干3mm;（-2008第6.1.9條）

2、可調托座螺桿直徑不應大于36mm(-2011第4.4.8條)

3、當門架使用可調支座時，調節螺桿抬起寬度不得小于150mm（-2008第5.1.8.4條）

九、構配件材質

★鋼管、構配件的型號、型號、材質應符合規范要求。

★桿件不得有彎曲、變形、銹蝕嚴重。

設置要求：

1、鋼管宜選用Φ48.3×3.6鐵管。每根鐵管的最大品質不應大干25.8kg；（-2011第.1.2條）

2、新鐵管應有產品合格證及品質檢測報告，鐵管表面應平直，不應有裂痕、結疤、分層、錯位、硬彎、毛刺、壓痕和深的凹痕；（-2011第8.1.1條）

3、舊鐵管的應檢測表面磨損深度和彎曲變型。破損度檢測應每年一次，檢測時應在磨損嚴重的鐵管中抽取三根，在每根破損嚴重的部位縱向切斷采樣檢測，當破損深度超出規定值時不得使用；(-2011第8.1.2條)

4、扣件踏入施工現場應檢測產品合格證，并應進行抽樣復試；（-2011第8.1.4條）

5、使用承插型盤扣式鐵管作為托架時，門閂外表面應與水平桿和斜桿桿端扣接頭表面吻合，門閂連結應保證錘擊自鎖后不拔脫，抗拔力不得大于3kN。（-2010第3.1.2條）

十、支架撤除

★支架撤除前結構的水泥硬度應達到設計要求；

★支架撤除前應設置警戒，并應設專人監護。

設置要求：

1、模板的撤除舉措應經項目技術負責人批準；撤除模版的時間可按現行國家標準《混凝土結構安裝工程施工品質初驗規范》的有關規定執行；（-2008第7.1.1條）

2、底模及其托架撤除時的水泥硬度應符合設計要求；當設計無詳細要求時，水泥硬度應符合表4.3.1的規定.（-2002第4.3.1條）。

3、對后張法現澆水泥結構鋼梁，側模宜在現澆張拉前撤除；底模托架的撤除應按施工技術方案執行，當無詳細要求時，不應在結構鋼梁推行現澆前撤除。(-2002第4.3.2條)

4、后澆帶模版的撤除和支頂應按施工技術方案執行（-2002第4.3.3條）

5、在高處安裝和撤除模版時，周圍應設安全網或搭腳手架，并應加設防護圍欄。在沿街面及交通要到地區，尚應設置警示牌，派專人看管。（-2008第8.0.6條）
