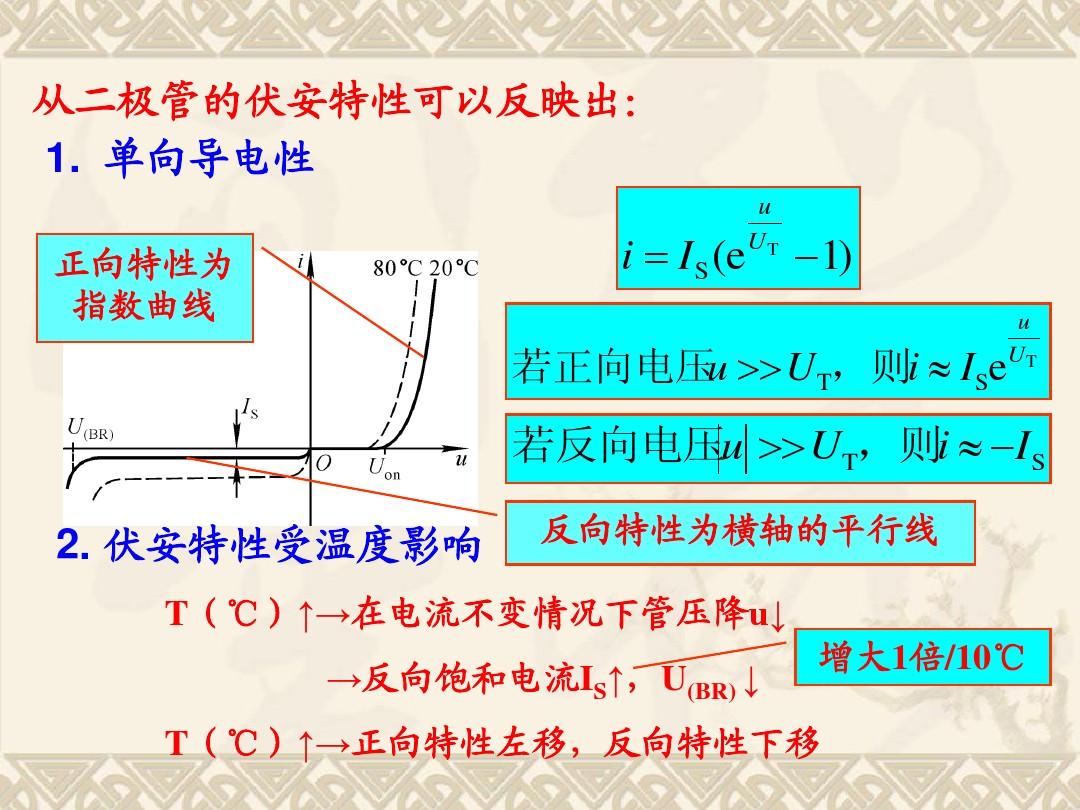

圖1 二極管伏安特性曲線
二極管的伏安特性表達式可以表示為公式1-2-1
其中，iD為流過二極管兩端的電流，uD為二極管兩端的電壓，UT為室溫下26mv。 IS 是反向飽和電流。
1. 積極特征
特性曲線1的右半部分稱為正向特性。 從圖中可以看出，當二極管上的正向電壓較小時二極管的特性，正向電流也較小，幾乎等于零。 只有當二極管兩端的電壓超過一定值Uon時，正向電流才會顯著增加。 Uon 稱為死區電壓。 死區電壓與二極管的材料有關。 一般硅二極管的死區電壓在0.5V左右，鍺二極管的死區電壓在0.1V左右。
當正向電壓超過死區電壓時，正向電流會隨著電壓的升高而迅速增大二極管的特性，電流與電壓的關系基本上呈指數曲線。 從正向特性曲線可以看出，流過二極管的電流變化較大，但二極管兩端的電壓基本保持不變。 在近似解析計算中，這個電壓稱為開啟電壓。 導通電壓與二極管的材料有關。 一般硅二極管的死區電壓在0.7V左右，鍺二極管的死區電壓在0.2V左右。
2、反向特性
特性曲線1的左半部分稱為反向特性。 從圖中可以看出，當二極管施加反向電壓時，反向電流很小，并且反向電流不再隨反向電壓而增大，即達到飽和。 該電流稱為反向飽和電流，用符號IS表示。
如果反向電壓繼續增加并超過UBR，則反向電流急劇增加。 這種現象稱為擊穿，UBR稱為反向擊穿電壓。
圖2 二極管的溫度特性
擊穿后，它不再具有單向導電性。 需要注意的是，發生反向擊穿并不意味著二極管已損壞。 其實，反向擊穿后，只要注意控制反向電流的值，不要使其過大，就可以避免因過熱而燒壞二極管。 當反向電壓降低時，二極管性能仍可能恢復正常。
3、溫度對二極管伏安特性的影響
隨著溫度升高，正向特性左移，反向特性下移； 接近室溫時，溫度每升高1℃，正向壓降降低2-2.5mV； 接近室溫時，溫度每升高10℃，反向電流增加一倍。 二極管的溫度特性如圖2所示。
